在《詩人也能用TensorFlow》那篇博文中，我介紹了如何使用你自己的圖片來訓練一個可識別圖片對象的神經網絡模型。接下來就是將這個模型運用到你的移動設備中。在這篇文章中，我會介紹如何在你的iOS應用程序中運行這個模型。
你可以在本文中找到書面指南，也可以通過下面的視頻及注解了解詳細的操作步驟。
我假定你已經完成了《詩人也能用TensorFlow》的步驟。 所以你應該已經安裝了Docker, 并在home路徑下創建了一個tf_files的文件夾。這個文件夾里有一個包含你的模型的retrained_graph.pd文件。 如果你還沒有完成以上步驟，你需要按照《詩人也能用TensorFlow》教程示例來完成你自己的模型訓練。
第一步，打開Docker QuickStart Terminal并利用最新的Docker鏡像啟動一個新的Docker容器。 本教程依賴了一些TensorFlow的新特性，所以用于《詩人也能用TensorFlow》的v0.8版鏡像不能用了。
docker run -it -p 8888:8888 -v $HOME/tf_files:/tf_files tensorflow/tensorflow:nightly-devel
你應該可以看到自己在一個新的shell窗口中，提示符以“root@”開頭，以“#”結尾 ,這表示你已經運行在Docker鏡像中了。為了確保設置正確，請運行l(wèi)s -lah /tf_files/，并確認已生成了retrained_graph.pb文件。
接下來，首先我們要確保此模型能夠產生合理的結果。在這里我使用默認的花朵圖像來做測試。但如果你已經訓練了自定義類別，可以用你自己的圖像文件來代替。整個編譯過程可能需要幾分鐘。如果運行速度太慢，請確認你已經更新了VirtualBox的配置來充分利用計算機內存和處理器能力。
cd /tensorflow/
bazel build tensorflow/examples/label_image:label_image
bazel-bin/tensorflow/examples/label_image/label_image \
–output_layer=final_result \
–labels=/tf_files/retrained_labels.txt \
–image=/tf_files/flower_photos/daisy/5547758_eea9edfd54_n.jpg \
–graph=/tf_files/retrained_graph.pb
對于花朵頂部是雛菊的圖片，這個模型應該可以給出一個合理的第一選擇標簽。在我們對模型文件進行進一步處理以便其能在移動應用程序中使用后，我們還會使用此命令來確保它仍然能得到合理的結果。
移動設備的內存容量有限，而且應用程序需要下載到設備本地運行。因此在默認情況下，TensorFlow的iOS版本僅包含支持接口中常見的運算的代碼，并不包含很多的外部依賴性包。你可以在tensorflow/contrib/makefile/tf_op_files.txt文件中查看此版本所支持的運算列表。其中一個不支持的運算是DecodeJpeg，因?yàn)閷?duì)它的實現依賴于libjpeg（這很難在iOS中支持），并且會增加編譯后代碼的大小。
雖然我們可以編寫一個使用iOS原生的圖像庫的新的實現方法，但是對于大多數移動應用程序，我們不需要解碼JPEG圖像。因?yàn)槲覀兛梢灾苯邮褂孟鄼C(jī)的圖像緩沖區。
不幸的是，我們重新訓練所基于的Inception模型包括一個DecodeJpeg運算。我們一般通過在解碼之后直接反饋Mul節點來繞過這一運算。但是在不支持該運算的平臺上，即使從未調用它，也會在加載圖像時發生錯誤。為了避免這種情況的出現，optimize_for_inference腳本里刪除了輸入和輸出節點集合中不需要的所有節點。
該腳本還做了一些其他優化以提高運行速度。例如它把顯式批處理標準化運算跟卷積權重進行了合并，從而降低了計算量。運行方式如下：
bazel build tensorflow/python/tools:optimize_for_inference
bazel-bin/tensorflow/python/tools/optimize_for_inference \
–input=/tf_files/retrained_graph.pb \
–output=/tf_files/optimized_graph.pb \
–input_names=Mul \
–output_names=final_result
這將在/tf_files/optimized_graph.pb中創建一個新文件。想確認它沒有更改網絡輸出，可以在更新的模型上再次運行l(wèi)abel_image命令對樣例圖片進行識別。
bazel-bin/tensorflow/examples/label_image/label_image \
–output_layer=final_result \
–labels=/tf_files/retrained_labels.txt \
–image=/tf_files/flower_photos/daisy/5547758_eea9edfd54_n.jpg \
–graph=/tf_files/optimized_graph.pb
你應該可以看到跟第一次對圖片進行識別非常類似的結果，因?yàn)椴还軐?duì)模型的處理流程作出什么更改，其底層的數學運算結果是應該一致的。
重新訓練后的模型仍然是87MB。這導致了任何包含它的應用程序的下載包都會很大。有很多方法可以減少下載包的大小，但有一個方法非常簡單有用，并且不會增加太多的復雜性。Apple使用.ipa包發布應用程序，其中所有的內容都使用zip壓縮。
通常因?yàn)闄?quán)重都是略微不同的浮點值，所以模型不能被很好地壓縮。但是你可以通過將特定常數范圍內的所有權重湊整到256個級別，同時仍然保持浮點格式，從而實現更好的壓縮比。
應用以下這些改進：給予壓縮算法更多可利用的重復性；不需要任何的新算子；并且僅略微降低精度（通常降低小于1%的）
以下是如何調用quantize_graph腳本以應用這些改進的方法：
bazel build tensorflow/contrib/quantization/tools:quantize_graph
bazel-bin/tensorflow/contrib/quantization/tools/quantize_graph \
–input=/tf_files/optimized_graph.pb \
–output=/tf_files/rounded_graph.pb \
–output_node_names=final_result \
–mode=weights_rounded
你會發現rounded_graph.pb文件的原始大小仍然是87MB。但是如果你在Finder（資源管理器）中右鍵單擊它，并選擇“壓縮”，應該可以看到生成了一個大小約24MB的壓縮文件。 這個差異就是iOS壓縮的.ipa文件或者Android壓縮的.apk文件和原始文件（未壓縮過）大小的差異。
為了驗證模型仍然正常工作，請?jiān)俅芜\(yùn)行l(wèi)abel_image命令:
bazel-bin/tensorflow/examples/label_image/label_image \
–output_layer=final_result \
–labels=/tf_files/retrained_labels.txt \
–image=/tf_files/flower_photos/daisy/5547758_eea9edfd54_n.jpg \
–graph=/tf_files/rounded_graph.pb
這一次，評分的結果有稍微明顯的變化（由于量化的影響），但是標簽的總體個數和順序應該與之前兩次運行的結果是相同的。
我們需要運行的最后一個處理步驟是內存映射。因?yàn)楸４婺Ｐ蜋?quán)重值的緩沖區大小為87MB，所以在需要將這些權重內容載入應用程序使用的內存時，甚至在運行模型之前，就會對iOS的內存空間造成很大的壓力。這會導致穩定性出問題，因?yàn)椴僮飨到y(tǒng)可能會無預兆地殺掉使用太多內存的應用程序。幸運的是這些緩沖區是只讀的，因此可以將這些內容映射到內存中，以便操作系統可以在有內存壓力時輕松地丟棄它們，從而避免崩潰的可能。
為了支持這一點，我們需要重新整理模型，使權重值能夠被保存在可以輕松地跟主GraphDef分開加載的部分，即使它們?nèi)匀辉谕粋€(gè)文件中。以下是操作命令：
bazel build tensorflow/contrib/util:convert_graphdef_memmapped_format
bazel-bin/tensorflow/contrib/util/convert_graphdef_memmapped_format \
–in_graph=/tf_files/rounded_graph.pb \
–out_graph=/tf_files/mmapped_graph.pb
要注意的一點是，磁盤上的文件不再是一個普通的GraphDef protobuf。所以如果你嘗試加載到一個像label_image這樣的程序中，將會發生錯誤。你需要稍微改變一下加載模型文件的方法，下面我將會介紹在iOS上的一個應用例子。
到目前為止，我們已經在Docker上運行了所有的腳本。出于演示的目的，在Docker中運行腳本要容易很多，因?yàn)樵赨buntu上安裝Python依賴包比在OS X上更加簡單。
現在，我們將切換到本機終端，以便我們可以編譯一個使用你訓練的模型的iOS應用程序。
你需要安裝Xcode7.3或者更高版本的命令行工具來開發編譯應用程序。你可以從Apple官網上下載Xcode。完成安裝后，打開一個新的終端窗口，下載TensorFlow源碼（使用git clone https://github.com/tensorflow/tensorflow命令）到你本機的一個文件夾中。請把下面命令里的“?/ projects / tensorflow”替換為該文件夾路徑，然后運行以下命令編譯Tensorflow框架并把模型文件復制過來：
cd ~/projects/tensorflow
tensorflow/contrib/makefile/build_all_ios.sh
cp ~/tf_files/mmapped_graph.pb tensorflow/contrib/ios_examples/camera/data/
cp ~/tf_files/retrained_labels.txt tensorflow/contrib/ios_examples/camera/data/
open tensorflow/contrib/ios_examples/camera/camera_example.xcodeproj
檢查終端輸出的結果以確保編譯成功。這時你應該可以找到可以在Xcode中打開的相機示例項目。這個應用程序顯示了你的相機的實時拍攝的內容，以及它可以識別的內容里的對象的標簽，所以它是一個很好的用來測試新模型的演示項目。
上面的命令應該已經將你需要的模型文件復制到應用程序的數據文件夾中了，但是你仍然需要讓Xcode知道應該將這些文件包含在應用程序中。要?jiǎng)h除相機項目的默認模型文件，請?jiān)赬code的左側項目導航器中，在數據文件夾中選中imagenet_comp_graph_label_strings.txt和tensorflow_inception_graph.pb文件。刪除它們，并在刪除提示中選擇“移至垃圾箱”。
接下來，打開一個包含新模型文件的Finder窗口，例如在命令行終端中做如下操作：
open tensorflow/contrib/ios_examples/camera/data
將mmapped_graph.pb 和retrained_labels.txt 從該Finder窗口拖動到項目導航器中的數據文件夾中。確保在對話框的復選框中為CameraExample啟用了“添加到目標”。這可以在你編譯應用程序時，讓Xcode知道它應該包括這些文件。所以如果在后面步驟中你看到了文件丟失的錯誤信息，請仔細檢查這一步驟。

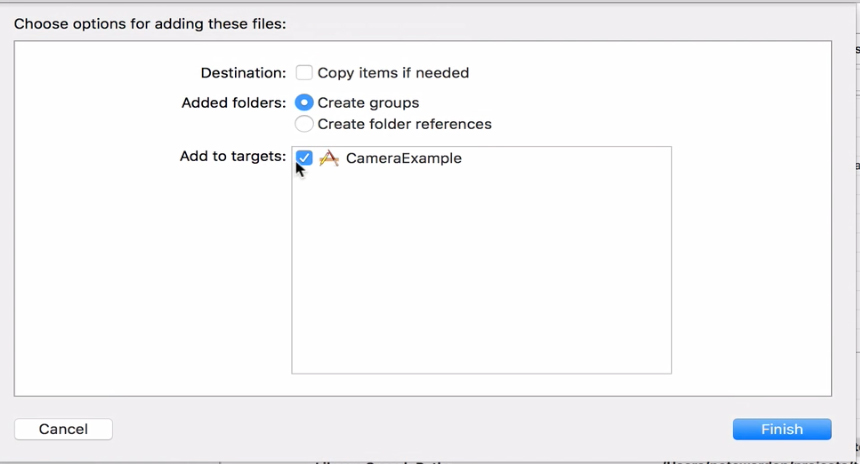

圖1 添加文件對話框，顯示要選擇的選項。圖片由Pete_Warden友情提供
我們已經有了應用程序中的文件。現在需要更新一些其他信息。我們需要更新加載文件的名稱，還有一些元數據，包括輸入圖像的大小、節點名稱以及如何在加載圖像之前對像素值進行數值壓縮。要進行這些更改，在Xcode里打開CameraExampleViewController.mm，查找靠近文件頂部的模型設置部分，并用以下內容替換它們：
C++
// If you have your own model, modify this to the file name, and make sure
// you’ve added the file to your app resources too.
static NSString* model_file_name = @”mmapped_graph”;
static NSString* model_file_type = @”pb”;
// This controls whether we’ll be loading a plain GraphDef proto, or a
// file created by the convert_graphdef_memmapped_format utility that wraps a
// GraphDef and parameter file that can be mapped into memory from file to
// reduce overall memory usage.
const bool model_uses_memory_mapping = true;
// If you have your own model, point this to the labels file.
static NSString* labels_file_name = @”retrained_labels”;
static NSString* labels_file_type = @”txt”;
// These dimensions need to match those the model was trained with.
const int wanted_input_width = 299;
const int wanted_input_height = 299;
const int wanted_input_channels = 3;
const float input_mean = 128.0f;
const float input_std = 128.0f;
const std::string input_layer_name = “Mul”;
const std::string output_layer_name = “final_result”;
最后，選擇并連接并你的iOS設備（這個不能在模擬器上運行，因?yàn)樗枰粋€(gè)攝像頭）到本機，并且按Command+R鍵來編譯和運行修改后的示例。如果一切正常，你應該會看到應用程序啟動，實時顯示攝像頭拍攝的內容，并開始顯示你的訓練類別的標簽。
你可以找一個想識別的對象類型的東西用來測試。把相機對準它，看看程序是否能夠給出正確的標簽。如果你沒有任何實物對象，可以嘗試在網絡上搜索圖像，并將相機對準你的計算機顯示器。
恭喜你已經能夠訓練自己的模型，并在手機上運行它！

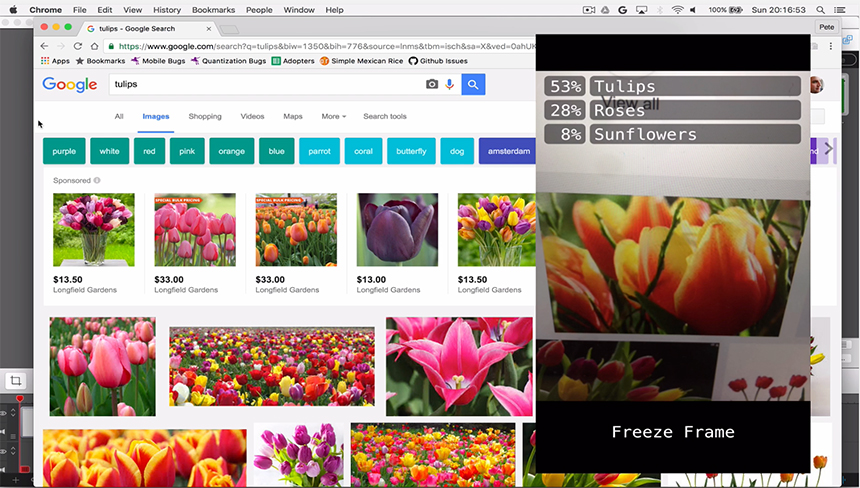

圖2 郁金香的圖片搜索結果與iPhone應用程序的屏幕。 圖片由Pete Warden友情提供
上面步驟里的許多內容都可以被用于安卓系統或樹莓派上，也包括TensorFlow提供的其他模型。它們可以被用于從自然語言處理到語音合成的多個方面。我很高興看到在多種設備上出現了使用深不可測的深度學習的新應用程序，所以我迫不及待地想知道你搞出了什么新東西！
